又车的工作装置直接承受货物的重量,完成货物的又取、卸放、升降、堆垛等装卸作业。叉
车的工作装置是又车所独有的装置,是叉车最重要的组成部分之一。组成又车工作装置的主

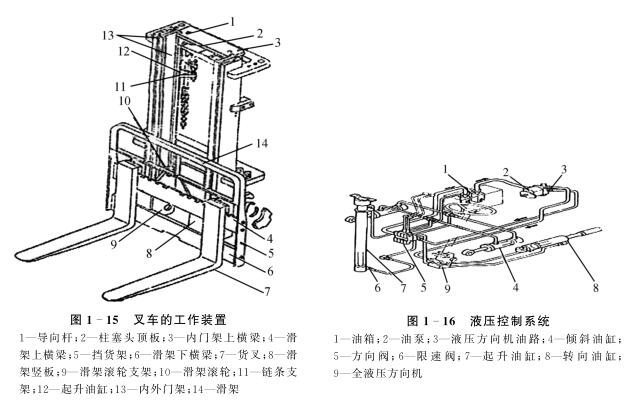

要部分有货叉、滑架(又称又架)、内外门架、链条和滚轮,如图1-15所示。叉车货叉的升降和
门架前后倾斜均由液压油缸来驱动。
起重工作装置由直接进行装卸作业的工作装置及液压控制系统组成。
液压控制系统的作用是把发动机(或电动机)的能量传递给又车的工作装置,以便实现货
物的起升和门架的前后倾斜。液压控制系统构成如图1-16所示。

液压系统主要由油泵、安全阀、分配阀、工作油缸、节流阀、油箱、滤清器和油管等组成。其
中,油泵是将机械能转换成液体压力能的机构;油缸是将液体压力能转换成机械能的机构;安
全阀、分配阀、节流阀是控制液体的压力、流量和流动方向的机构;油箱、滤清器和油管是保证
液压系统可靠、稳定、持久工作的机构。通过这些机构实现液压油路不同的工作循环,从而满
足又车各项工作性能的要求。
这种以油液压力作为媒介传递动力的装置,其压力油液的流动可借助于各种阀加以控制,
能够任意地控制负载的运动方向。
|
